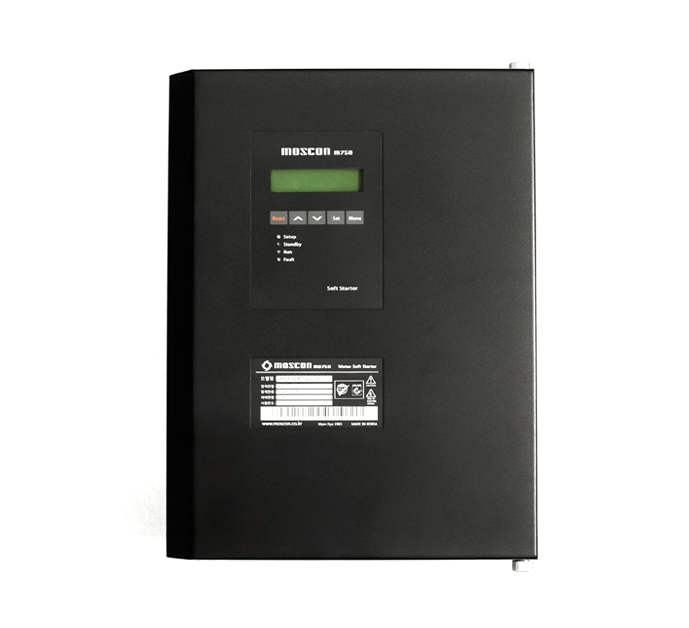

MB-M750 Type B.
페이지 정보
작성자 관리자 작성일16-11-16 13:27 조회1,918회 댓글0건첨부파일
-
MB-250. Frame-B.dwg
(106.9K)
14회 다운로드
DATE : 2023-03-23 11:14:43
본문
|
모델 (Model) |
바이패스 내장형(Bypass Type) |
|
라인입력 정격전압 (Input Rated Voltage) |
3⏀ 380V ~ 440V |
|
제어입력 정격전압 (Control Input Rated Voltage) |
1⏀ 220V ±20% (10VA) |
|
정격 용량 (Rated Capacity) |
75kw ~ 90kw |
|
박스 규격 (Box Frame) |
Type B. 가로(W)240 * 세로(H)380 * 깊이(D)231 |
* 제품 외형도 설계 도면을 Auto CAD 파일로 별도 첨부하였습니다.
※ 용량별 모델 비교 참조표 (특수장비용 제외)
|
종류 (Type) |
표준형 (Standard) |
바이패스 내장형 (Bypass built-in) |
정격 용량 (Rated Capacity) |
박스 규격(mm) (Box Frame) |
|
Type A. |
MS4-055-H3-A |
MB4-055-H3-A |
11~55kw |
180(W)*319(H)*219(D) |
|
Type B. |
X |
MB4-090-H3-B |
75~90kw |
240(W)*380(H)*231(D) |
|
Type C. |
MS4-135-H3-C |
MB4-135-H3-C |
110~135kw |
240(W)*450(H)*280(D) |
|
Type D. |
MS4-180-H3-D |
MB4-180-H3-D |
150~180kw |
300(W)*560(H)*330(D) |
|
Type F. |
MS4-250-H3-F |
X |
200~250kw |
480(W)*620(H)*312(D) |
|
Type G. |
MS4-400-H3-G |
X |
260~400kw |
550(W)*620(H)*360(D) |
* 라인입력 정격전압(3Φ 380~440V), 제어입력 정격전압(1Φ 220V)은 모두 동일합니다.
* 라인입력 정격전압(3Φ 220V)은 외형 사이즈가 다를 수 있으니 당사에 문의하시기 바랍니다.
* 제어전압 1Φ 110V 를 사용 시 주문 사양에 명기하여 주시기 바랍니다.
* 부하 조건(펌프, 팬, 공기압축기, 파쇄기) 등을 반드시 주문 사양에 명기하시기 바랍니다.
※ 상세한 설명은 자료실의 카달로그를 참조하세요 ※
▶ 가격 문의나 구매를 원하시는 분께서는 본 홈페이지의 '견적요청'을 이용하시거나
E-Mail : tech@moscon.co.kr 또는 Fax : 032-720-4513 으로 의뢰하시기 바랍니다.
