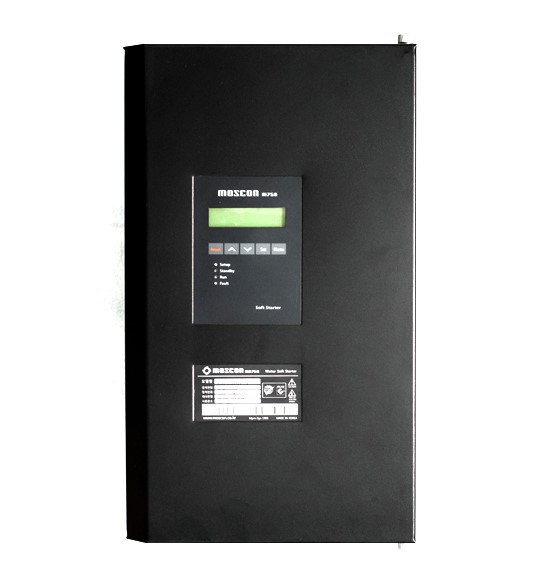

MS/MB 750 Type D.
페이지 정보
작성자 관리자 작성일16-11-16 13:25 조회1,644회 댓글0건첨부파일
- MB-570. Frame-D 설치.dwg (119.6K) 12회 다운로드 DATE : 2023-03-23 11:17:41
본문
모델 (Model) | 표준형(Standard Type) 바이패스내장형(Bypass Type) |
라인입력 정격전압 (Input Rated Voltage) | 3⏀ 380V ~ 440V |
제어입력 정격전압 (Control Input Rated Voltage) | 1⏀ 220V ±20% (10VA) |
정격 용량 (Rated Capacity) | 150kw ~ 180kw |
박스 규격 (Box Frame) | Type D. 가로(W)300 * 세로(H)560 * 깊이(D)330 |
* 제품 외형도 설계 도면을 Auto CAD 파일로 별도 첨부하였습니다.
※ 용량별 모델 비교 참조표 (특수장비용 제외)
모델 (Type) | 표준형 (Standard) | 바이패스 내장형 (Bypass built-in) | 정격 용량 (Rated Capacity) | 박스 규격(mm) (Box Frame) |
Type A. | MS4-055-H3-A | MB4-055-H3-A | 11~55kw | 180(W)*319(H)*219(D) |
Type B. | X | MB4-090-H3-B | 75~90kw | 240(W)*380(H)*231(D) |
Type C. | MS4-135-H3-C | MB4-135-H3-C | 110~135kw | 240(W)*450(H)*280(D) |
Type D. | MS4-180-H3-D | MB4-180-H3-D | 150~180kw | 300(W)*560(H)*330(D) |
Type F. | MS4-250-H3-F | X | 200~250kw | 480(W)*620(H)*312(D) |
Type G. | MS4-400-H3-G | X | 260~400kw | 550(W)*620(H)*360(D) |
* 라인입력 정격전압(3Φ 380~440V), 제어입력 정격전압(1Φ 220V)은 모두 동일합니다.
* 라인입력 정격전압(3Φ 220V)은 외형 사이즈가 다를 수 있으니 당사에 문의하시기 바랍니다.
* 제어전압 1Φ 110V 를 사용 시 주문 사양에 명기하여 주시기 바랍니다.
* 부하 조건(펌프, 팬, 공기압축기, 파쇄기) 등을 반드시 주문 사양에 명기하시기 바랍니다.
※ 상세한 설명은 자료실의 카달로그를 참조하세요 ※
▶ 가격 문의나 구매를 원하시는 분께서는 본 홈페이지의 '견적요청'을 이용하시거나
E-Mail : tech@moscon.co.kr 또는 Fax : 032-720-4513 으로 의뢰 하시기 바랍니다.
